THF氟塑料離心泵安裝指南-星球盛唐

文字：[大][中][小] 2025-09-17 瀏覽次數：353

業務咨詢

泵頭組裝

一、葉輪總成的安裝

注意事項：

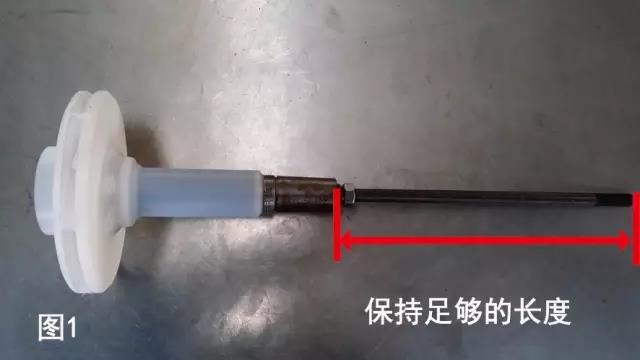

1、拉桿需要保持足夠的長度，否則后面的螺栓無法固定（如圖1）。

二、泵蓋總成的安裝

注意事項：

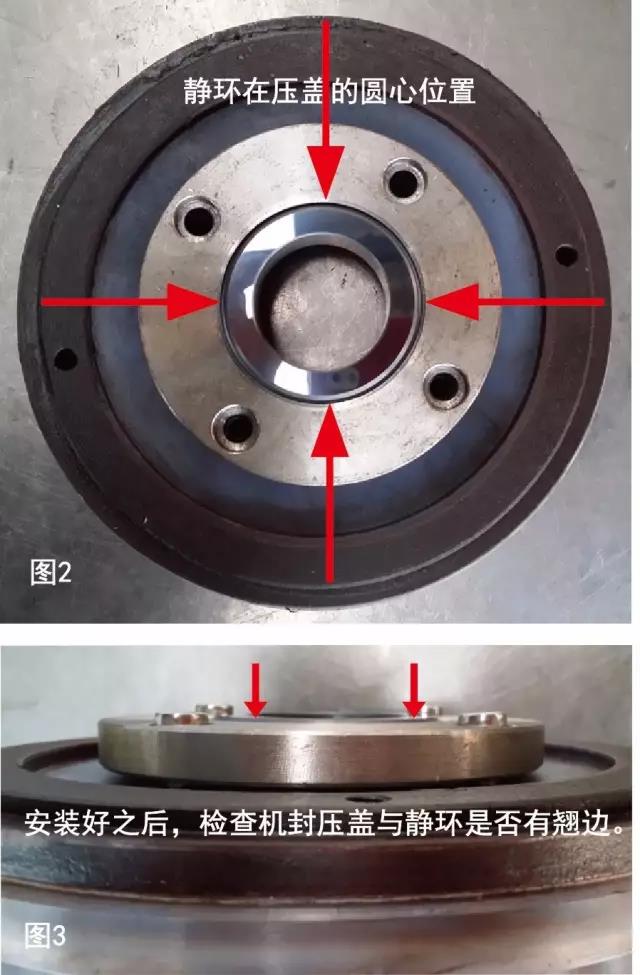

1、靜環必須保證在圓心位置（如圖2）；

2、機封壓蓋4個螺絲必須對角上緊，否則會造成靜環不水平，影響后期使用效果（如圖3）。

三、葉輪及泵蓋總成的配合

注意事項：

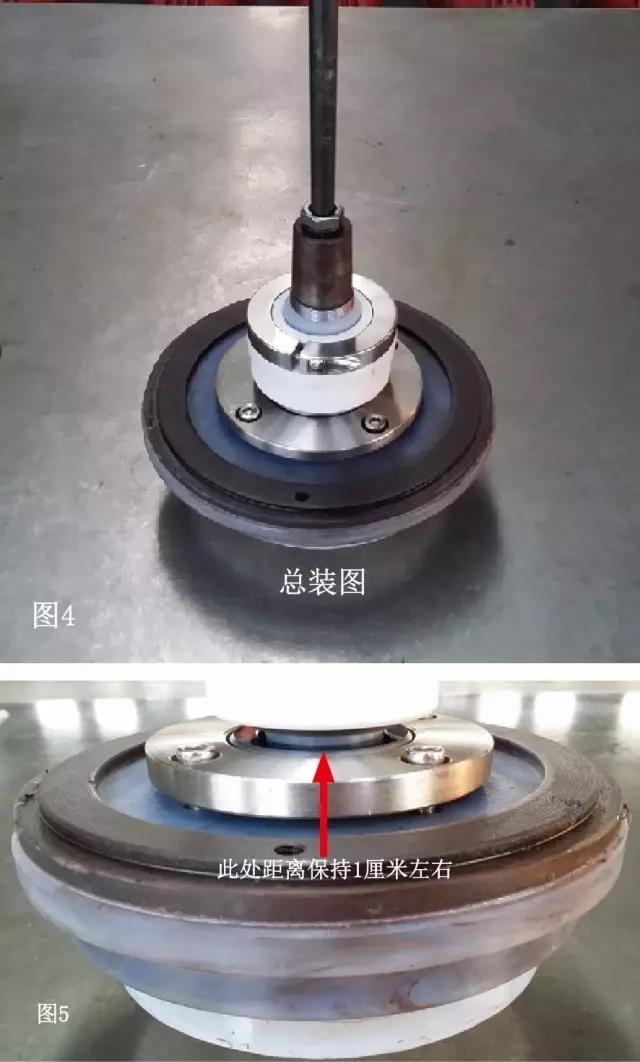

1、機封動環不可壓的過于靠下，與靜環保持1厘米間隙，以便于下一步的安裝（圖5）

四、軸承箱總成的安裝。

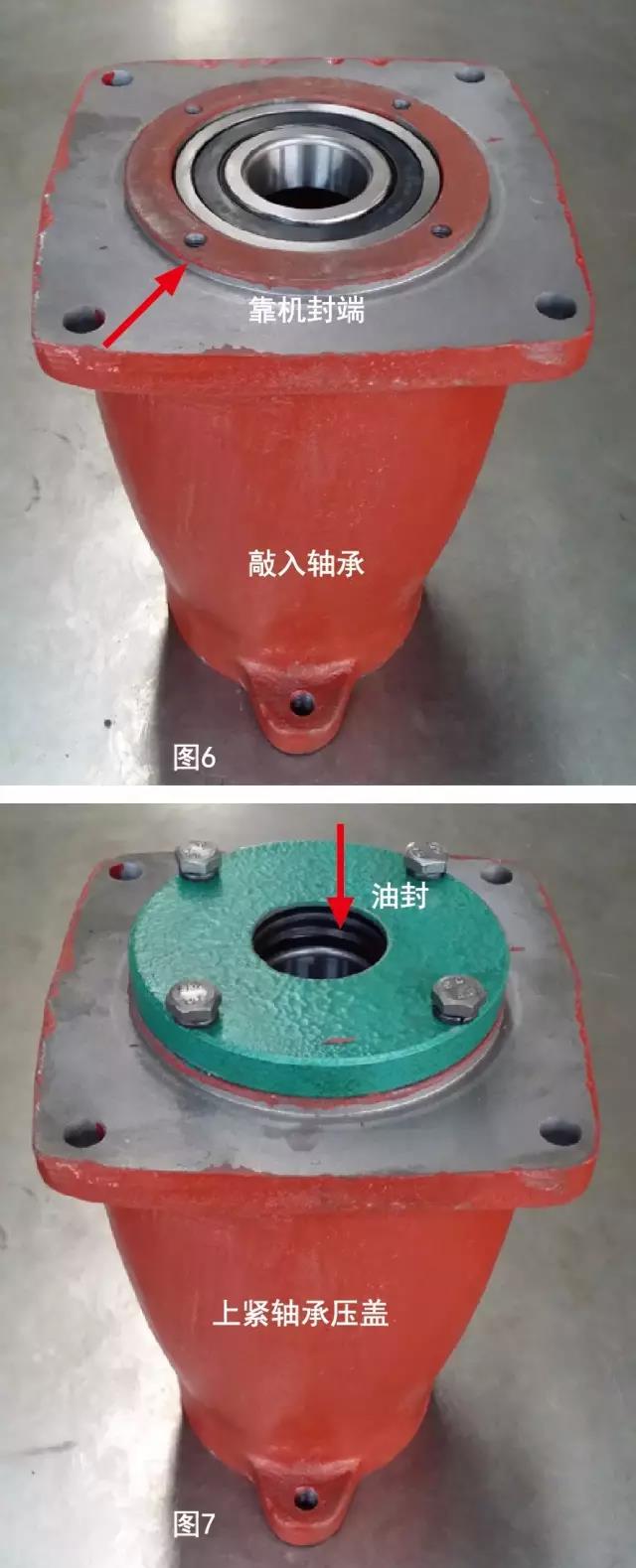

1、先安裝機封端的軸承，然后上緊軸承壓蓋（需敲入油封）。

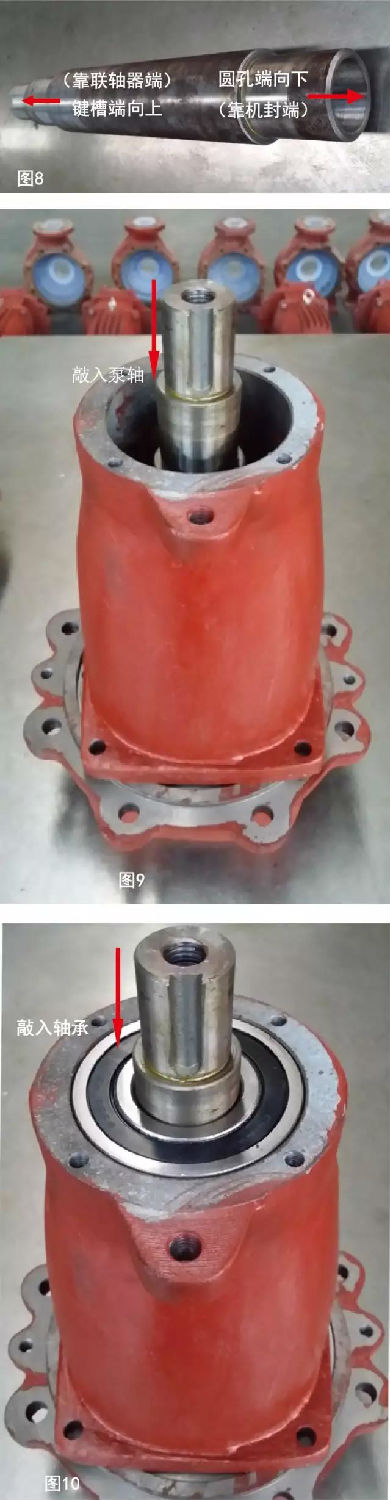

2、倒置并支起軸承箱，敲入泵軸（注意正反），敲入軸承。

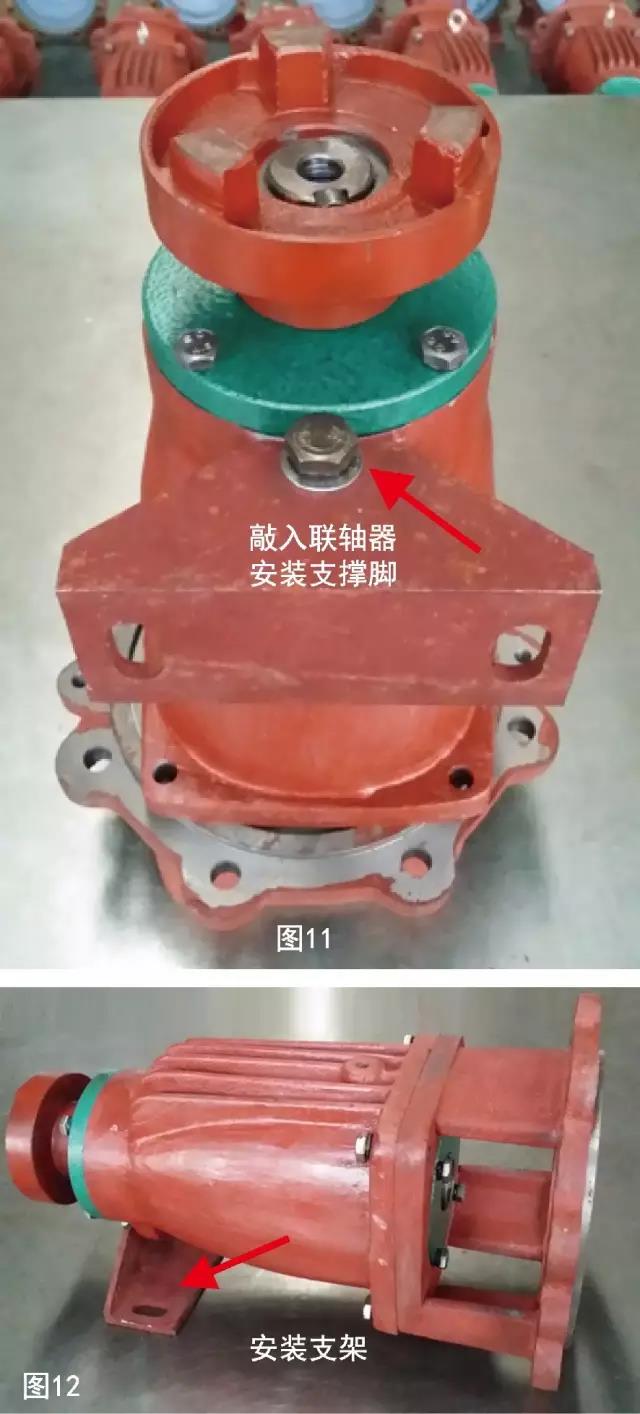

3、上緊軸承壓蓋（需敲入油封），敲入聯軸器，安裝支撐腳，安裝支架。

五、泵頭的組裝

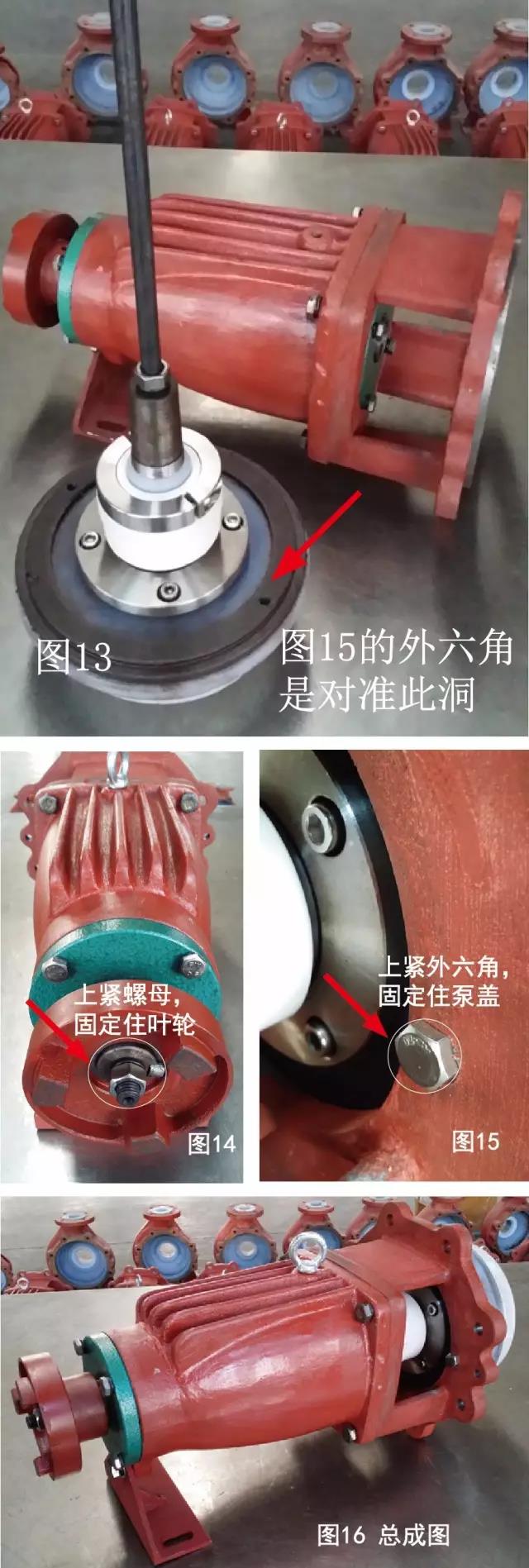

1、上緊聯軸器端的螺母；上緊支架兩側的外六角。

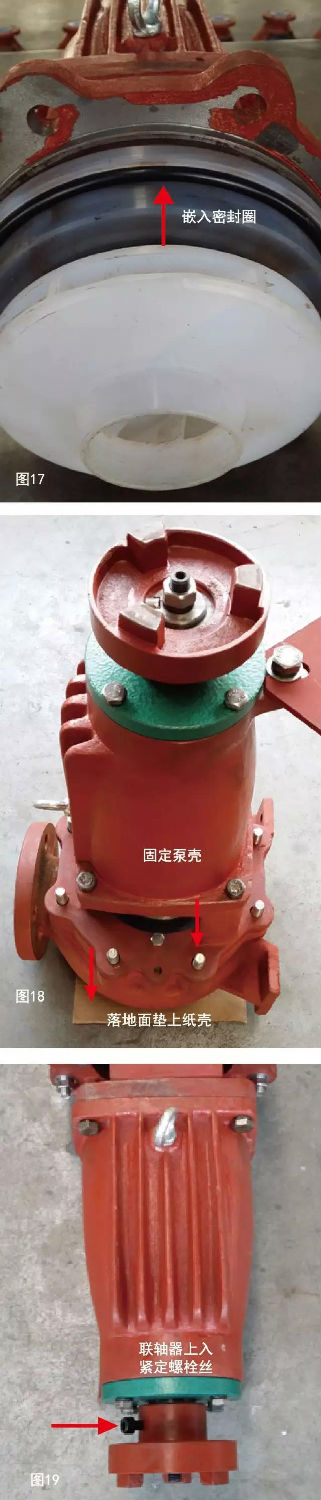

2、嵌入密封圈，固定泵殼，上入緊定螺絲，完成泵頭組裝。

六、機封頂裝

1、機封的頂裝

注意事項：

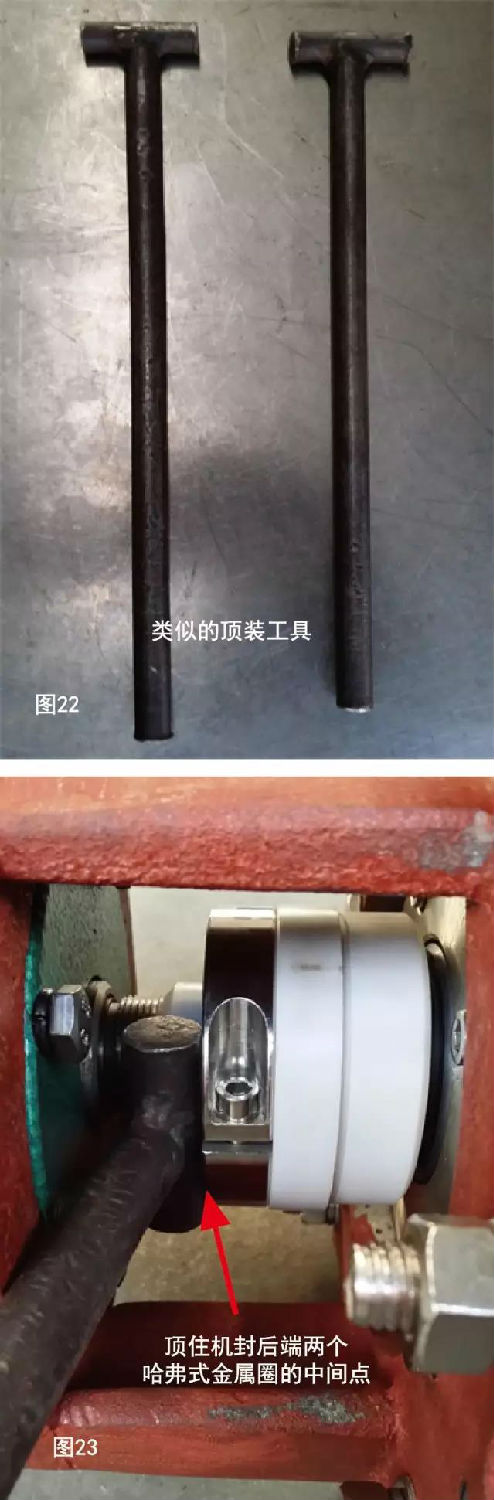

1、機封不可頂裝過前，在兩條線中間即可，否則影響機封使用壽命。

2、頂住機封后端兩片哈弗式金屬圈，否則會受力不均勻。

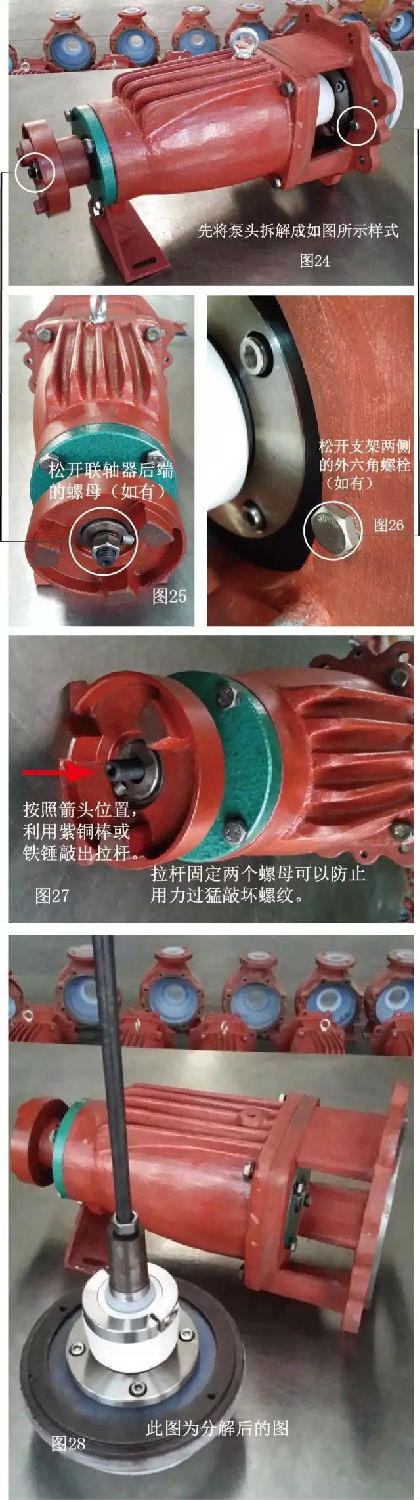

七、更換機封葉輪

1、上緊聯軸器端的螺母；上緊支架兩側的外六角。
