TYDC雙殼無泄漏液氯磁力泵

型號意義	TYCD50-32
T	企業代號
Y	液下泵
CD	化工泵
50	進口口徑80mm
32	揚程32
名稱：	TYCD無泄漏雙殼磁力液下泵/無泄漏液氯磁力泵/雙殼液氯磁力泵/液氯專用泵
輸送介質：	液氯
適用行業：	氯堿，化工，易燃，易爆，易揮發，高危行業
產品特點：	雙隔離套保護，二次密封報警、無泄漏
結構形式：	API685標準、桶袋式、泵與電機直聯軸器連接
口徑：	25～125mm
流量：	1.8-400m3/h
揚程：	15-125m
轉速：	1450/2900r/min
工作溫度：	-20～+200℃
壓力等級：	1.6-5.0Mpa
功率：	1.5-110kw
材料：	304、304L、316、316L、HC276

一、產品簡介：

產品概述：
TYCD無泄漏雙殼磁力液下泵是介質在輸送過程中防止外泄要求全封閉的適用場合而設計的液下式結構形式的泵型，其接觸液體的液下部分全部采用不銹鋼制造，泵主機部分全部放置在液體內，采用靜密封設計，沒有傳統的機械密封，介質可與外部空氣完全隔離，真正達到無泄漏，特別適用于，易燃，易爆，有毒，高危介質，具有耐腐蝕范圍廣、效率高、軸聯接結構安全可靠、拆卸方便等優點，無需灌液即能抽送，由于泵運轉產生的軸向力及徑向力分別由滾動軸承和滑動軸承支撐，因此運行寧靜無噪音，是真正集環保與節能于一身的高、科、持產品，具有耐腐蝕性強、耐磨性好、機械強度高、食品級、設計合理、結構緊湊、性能可靠、使用維修方便、效率高、高效節能。
產品優點：
1.TYCD無泄漏雙殼磁力液下泵是我公司根據HG/T2730-2012、API685-2000自行研發設計全密封、無泄漏、無污染的雙殼體結構，密封點少，結構緊湊，通用性強，立式安裝，維修更方便新型工業用泵；
2.泵體、內轉子、泵蓋、葉輪、隔離套和泵軸等過流部件材質可采用304、316、316L、904、TA2、HC276等材質；
3.泵體和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造，具有高抗汽蝕能力，尺寸****，流道光潔，保證泵的耐腐蝕性和耐壓性；
4.葉輪采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造，保證了可靠的扭矩傳遞，其閉式結構，流道優化設計，高效率，低NPSHR值，保證了泵流量及揚程穩定性；
5.隔離套是采用316L、TA2、HC276等材質及低漩渦隔套設計，隔離套處于一個正弦交變的磁場中，在垂直于磁力線方向的截面上感應出渦電流并轉化成熱量。選用高電阻率、高強度的316L、TA2、HC276等材質，在降低渦流方面效果十分明顯，具有較高的耐破裂壓力、安全系數高，同時將泵腔與外界完全隔離，使泵室完全處于密封狀態，是輸送過程中達到無泄漏。
6.動環、軸套、滑動軸承采用高耐磨耐溫的晶體碳化硅,碳化鎢等材料，其具有強度高、耐磨性及任性好、抗腐蝕性強，有效地保證泵的使用壽命，滾動軸承采用進口NSK或SKF油脂潤滑免維護軸承；
7.磁塊選用釤鈷2:17，它的磁能積為28兆高斯奧特斯，可耐受溫度的極限是350℃，可以********避免退磁，使得磁材料的理論使用壽命高達20年；
8.泵軸向力自平衡結構是利用水力學原理，通過流體壓差自動平衡軸向力，滾動軸承的推力盤只是在啟動和停車瞬間承受不平衡軸向力，能做到在工況點軸向力幾乎為零，大大提高了整機運行的穩定性；
9.磁力泵采用雙滑動軸承結構，運行更平穩，使介質流通順暢、滑動軸承的潤滑效果****；軸套和滑動軸承中的彈性墊片結構，延長軸承的使用壽命，減少泵的振動，同時避免了由于高溫條件引起的滑動軸承脹裂；
10.無泄漏，所有密封點采用封閉式靜密封密封，通過磁性聯軸器驅動，不需要氮?dú)饷芊�，安全、�?jīng)濟和高效，****解決了介質泄漏；
產品用途：廣泛應用于石油、化工、煤化，制堿、冶煉、稀土、農藥、染料、醫藥、科研機構、國防工業等生產流程中易揮發，易燃、易爆，有毒、有害等高危介質的輸送。
性能范圍：設計壓力1.6-5.0Mpa；流量1.8-400m3/h；揚程15-125m；功率1.5-110kw；
適用溫度：-20～350℃；
注意事項：輸送比重大于1.3mg/cm3的介質應在訂貨時說明；禁止空運轉；禁止輸送含有顆�；蛴薪Y(jié)晶的介質。

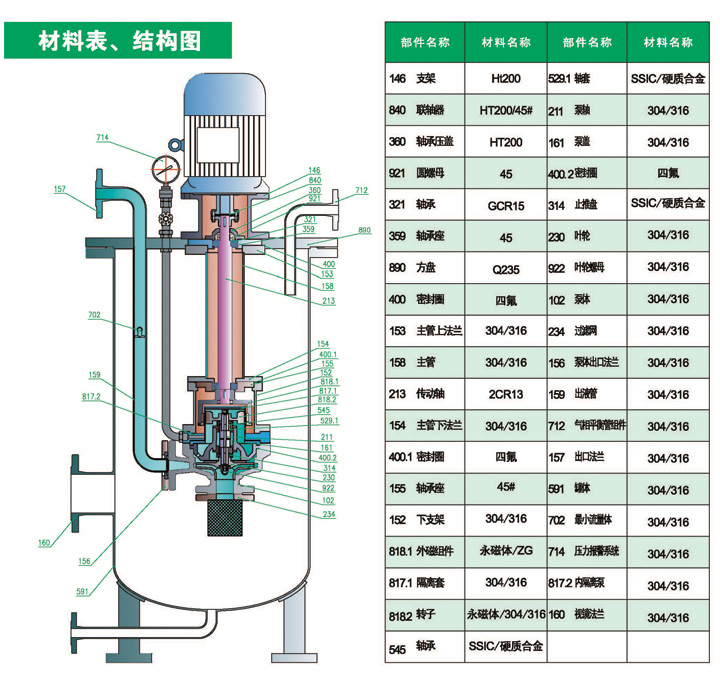

二、結構圖：



三、性能曲線圖：

四、性能參數表：

型號	轉速 r/min	流量 m3/h	揚程 m	效率 ％	汽蝕余量 m	進口X出口 mm	電機功率 kw
25TYDC-20	2900	1.5	22	28	2.5	25×20	2.2
		2	20	34.5	2.5
		3.2	18.5	36	3
25TYDC-32	2900	1.5	34.3	24	2.5	25×20	3
		2	32	32	2.5
		3.2	29.6	33	3
25TYDC-50	2900	1.5	52.5	28	2.5	25×20	5.5
		2	50	32	2.5
		3.2	48	30	3
25TYDC-80	2900	1.5	82	26	2.5	25×20	11
		2	80	30	2.5
		3.2	78.5	28	3
32TYDC-20	2900	2	22	40	2.5	32×20	2.2
		3.2	20	44	2.5
		5.5	18.5	42	3
32TYDC-32	2900	2	34.3	40	2.5	32×20	3
		3.2	32	44	2.5
		5.5	29.6	42	3
32TYDC-50	2900	2	52.5	32	2.5	32×20	5.5
		3.2	50	36	2.5
		5.5	48	34	3
32TYDC-80	2900	2	82	26	2.5	32×20	11
		3.2	80	30	2.5
		5.5	78.5	28	3
40TYDC-20	2900	4.4	22	41	2.5	40×25	2.2
		6.3	20	46	2.5
		8.3	18.5	43	3
40TYDC-32	2900	4.4	34.3	35	2.5	40×25	3
		6.3	32	40	2.5
		8.3	29.6	38	3
40TYDC-50	2900	4.4	52.5	26	2.5	40×25	7.5
		6.3	50	33	2.5
		8.3	48	32	3
40TYDC-80	2900	4.4	82	24	2.5	40×25	11
		6.3	80	28	2.5
		8.3	78.5	28	3
50TYDC-20	2900	7.5	22	43	2	50×32	3
		12.5	20	51	2
		15	18.5	49	2.5
50TYDC-32	2900	7.5	34.3	33	2	50×32	4
		12.5	32	44.5	2
		15	29.6	46	2.5
50TYDC-50	2900	7.5	52.5	28	2	50×32	7.5
		12.5	50	37	2
		15	48	40.5	2.5
50TYDC-80	2900	7.5	82	23	2	50×32	15
		12.5	80	32	2
		15	78.5	36.5	2.5
65TYDC-20	2900	15	21.8	37	2	65×50	4
		25	20	57	2
		30	18.5	60	2.5
65TYDC-32	2900	15	35	44	2	65×50	5.5
		25	32	53	2
		30	30	57	2.5
65TYDC-50	2900	15	53	41	2	65×40	11
		25	50	50	2
		30	47	53.5	2.5
65TYDC-80	2900	15	82	34	2	65×40	18.5
		25	80	46	2
		30	78	50	2.5
65TYDC-125	2900	15	127	28	2.5	65×40	30
		25	125	39	2.5
		30	123	48.5	3
80TYDC-20	2900	30	22.5	53	3	80×65	7.5
		50	20	57	3
		60	18	47	3.5
80TYDC-32	2900	30	36	52	2.5	80×65	11
		50	32	62	2.5
		60	29	60	3
80TYDC-50	2900	30	53	53	2.5	80×50	15
		50	50	60	2.5
		60	47	58	3
80TYDC-80	2900	30	84	44	2.5	80×50	30
		50	80	55	2.5
		60	75	57	3
80FY-125	2900	30	128	39	2.5	80×50	45
		50	125	48	2.5
		60	123	47.5	3
100TYDC-20	2900	60	24	59	4	100×80	11
		100	20	67	4.5
		120	16.5	57	5
100TYDC-32	2900	60	36	56	3.5	100×80	15
		100	32	67	4
		120	28	68	5
100TYDC-50	2900	60	54	57	3	100×65	30
		100	50	67	3.6
		120	47	66	4.8
100TYDC-80	2900	60	87	52	3.5	100×65	45
		100	80	63	3.8
		120	74.5	62	4.8
100TYDC-125	2900	60	133	48	3	100×65	75
		100	125	57	3.6
		120	118	59	4.2
125TYDC-20	2900	120	23	63	4.5	125×100	22
		200	20	72	4.5
		240	18	65	5
125TYDC-32	2900	120	35	57	3.8	125×100	30
		200	32	70	4.2
		240	28	69	5
125TYDC-50	1450	120	55	57	2.5	150×125	45
		100	50	70	2.5
		240	45	67	3
150TYDC-20	1450	120	132.5	56	4	125×100	22
		200	20	65	4.5
		240	120	58	5
150TYDC-32	1450	120	52	51	2.5	125×100	30
		200	32	57	2.5
		240	48.5	53	3
150TYDC-50	1450	120	53	56	2.5	150×125	45
		200	50	65	2.8
		240	46	58	3.5
200TYDC-20	1450	240	21.5	68	3.5	200×150	37
		400	20	74	4.3
		460	17.5	70	5
200TYDC-32	1450	240	37	62	3	200×150	75
		400	32	74	3.5
		460	28.5	72	4
200TYDC-50	1450	240	55	62	3	200×150	110
		400	50	73	3.8
		460	45	70	4.5
250TYDC-20	1450	600	22	75	4.1	250×200	75
		800	20	78	5
		960	16	77	6
250TYDC-32	1450	600	34	73	4.8	250×200	90
		800	32	75	5.5
		960	28	75	6.4
250TYDC-50	1450	600	54.5	55	3.5	250×200	160
		800	50	68	4.3
		960	39	70	5
300TYDC-32	1450	1550	35	58	3.6	300×250	220
		1400	32	74	4.5
		1300	26	65	5.4
300TYDC-50	1450	1550	55	65	4.1	300×250	315
		1400	50	75	5
		1300	42.5	73	6

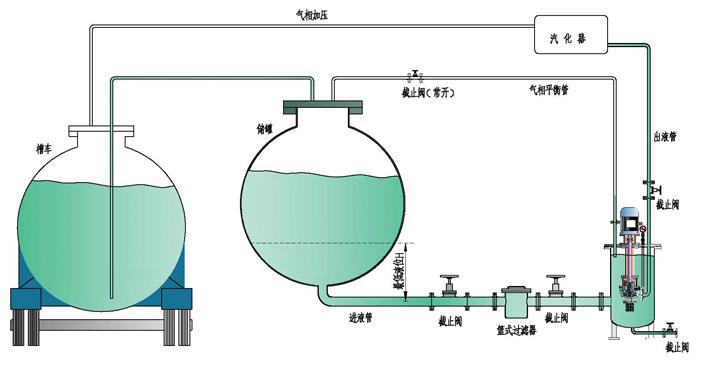

安裝示意圖：

1、泵外殼體雨液氯儲罐間的液相進液管路建議采用至少DN100以上口徑的管路（為了減少阻力）

2、泵外殼體與各大儲罐間氣相、液相在管路布置上通過閥門控制應實現獨立操作。

3、****液位H的確定；H≥NPSHr(m)+管路損失+0.5（m）；NPSHr是泵的汽蝕余量(0.5至0.8m)，0.5是安全余量，一般H大于1.5。

4、建議配置流量計對泵流量進行檢測，避免超流量運行將泵損壞。

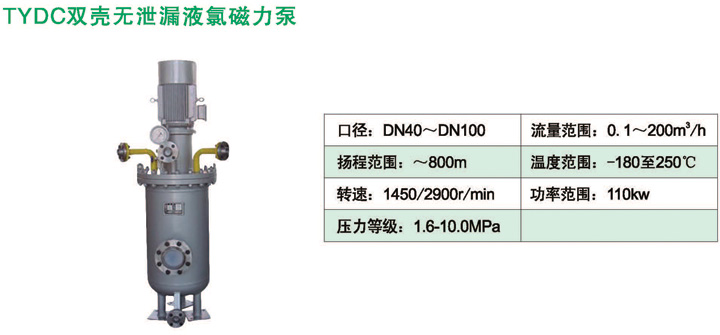

產品實景：
