TYF氟塑料液下泵

型號意義	TYF50-32
T	企業代號
Y	液下泵
F	氟塑料材質
50	進口口徑80mm
32	揚程32m
名稱：	TYF氟塑料液下泵/FY氟塑料液下泵無泄漏磁力泵/無泄漏泵/鹽酸磁力泵/硫酸泵
輸送介質：	硫酸，鹽酸，氫氟酸，王水，溴化物，苯，酚，脂，氯等強酸性腐蝕性液體
適用行業：	化工，醫藥，制酸，易燃，易爆，易揮發，高危行業
產品特點：	無泄漏、耐酸
結構形式：	臥式、泵與電機直聯
口徑：	25～200mm
流量：	1.8-100m3/h
揚程：	1.5-50m;
轉速：	1450/2900r/min
工作溫度：	-20～+120℃
壓力等級：	1.6Mpa
功率：	1.5-45kw
材料：	襯氟，PTFE，PFA

一、產品簡介：

產品概述：
氟塑料液下泵是按照國家標準設計，適用于長期輸送任意濃度的強酸、堿、鹽、強氧化劑等多種腐蝕性介質，其殼體，主管，出口管及過流部件全部用塑料合金（PTFE、FEP）模壓燒結制成，泵主機部分全部放置在液體內，具有耐腐蝕性強、耐磨性好、機械強度高、不氧化、無毒素分解特點。設計合理，結構緊湊，性能可靠，使用維修方便，流道光滑效率高，高效節能，榮獲省優質產品及省****新產品獎。
產品優點：
1.TYF氟塑料液下泵是小流量、低揚程、全密封、無泄漏、高效節能的新型耐酸液下離心泵；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和模壓燒結而成。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
3.氟塑料合金（PTFE、FEP）是當今世界最****耐腐蝕材料（俗稱：塑料王），對任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損；
4.無軸封，軸承、軸套采用高耐磨耐溫的石墨、四氟等材料，有效地保證泵的使用壽命；
5.無需獨立潤滑和冷卻水，降低了能耗。
6.立式安裝，結構緊湊、振動小，噪音低，效率高、運行平穩；
產品用途：
廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送強腐蝕性液體，尤其適用于硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質的輸送。
性能范圍：設計壓力：0.6Mpa;流量：1.8-100m3/h;揚程：1.5-50m;功率：1.5-45kw。
適用溫度：-20～120℃，采用新型材料耐溫可達180℃；
注意事項：輸送比重大于1.3mg/cm3的介質應在訂貨時說明；禁止空運轉；禁止輸送含有顆�；蛴薪Y(jié)晶的介質。

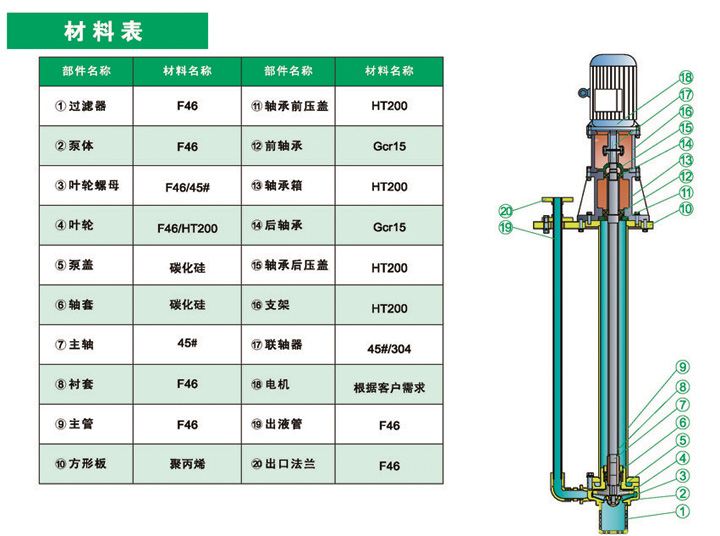

二、結構圖：

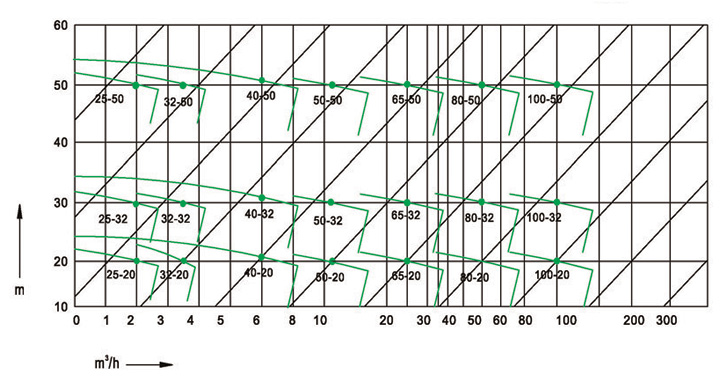

三、性能曲線圖：

四、性能參數表：

型號	轉速 r/min	流量 m3/h	揚程 m	效率 ％	液下深度 m	進口X出口mm	電機功率 kw
TYF25-20	2900	1.5	22	28	0-3	25×20	2.2
		2	20	34.5
		3.2	18.5	36
TYF25-32	2900	1.5	34.3	24	0-3	25×20	3
		2	32	32
		3.2	29.6	33
TYF25-50	2900	1.5	52.5	28	0-3	25×20	4
		2	50	32
		3.2	48	30
TYF32-20	2900	2	22	40	0-3	32×20	2.2
		3.2	20	44
		5.5	18.5	42
TYF32-32	2900	2	34.3	40	0-3	32×20	3
		3.2	32	44
		5.5	29.6	42
TYF32-50	2900	2	52.5	32	0-3	32×20	5.5
		3.2	50	36
		5.5	48	34
TYF40-20	2900	4.4	22	41	0-3	40×25	2.2
		6.3	20	46
		8.3	18.5	43
TYF40-32	2900	4.4	34.3	35	0-3	40×25	3
		6.3	32	40
		8.3	29.6	38
TYF40-50	2900	4.4	52.5	26	0-3	40×25	7.5
		6.3	50	33
		8.3	48	32
TYF50-20	2900	7.5	22	43	0-3	50×32	3
		12.5	20	51
		15	18.5	49
TYF50-32	2900	7.5	34.3	33	0-3	50×32	4
		12.5	32	44.5
		15	29.6	46
TYF50-50	2900	7.5	52.5	28	0-3	50×32	7.5
		12.5	50	37
		15	48	40.5
TYF65-20	2900	15	21.8	37	0-3	65×50	4
		25	20	57
		30	18.5	60
TYF65-32	2900	15	35	44	0-3	65×50	5.5
		25	32	53
		30	30	57
TYF65-40	2900	15	45	41	0-3	65×40	11
		25	40	50
		30	35	53.5
TYF65-50	2900	15	53	41	0-3	65×40	15
		25	50	50
		30	47	53.5
TYF80-20	2900	30	22.5	53	0-3	80×65	7.5
		50	20	57
		60	18	47
TYF80-32	2900	30	36	52	0-3	80×65	11
		50	32	62
		60	29	60
TYF80-40	2900	30	45	53	0-3	80×50	15
		50	40	60
		60	35	58
TYF80-50	2900	30	53	53	0-3	80×50	18.5
		50	50	60
		60	47	58
TYF100-20	2900	60	24	59	0-3	100×80	11
		100	20	67
		120	16.5	57
TYF100-32	2900	60	36	56	0-3	100×80	18.5
		100	32	67
		120	28	68
TYF100-50	2900	60	54	57	0-3	100×65	37
		100	50	67
		120	47	66

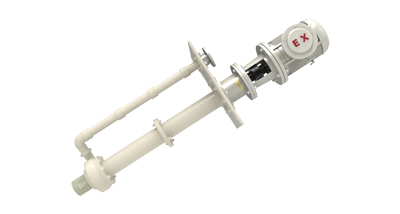

產品實景
