| TSF氟塑料合金離心泵 |
 |
| 型號意義 | 80TSF-32 |
| T | 企業代號 |
| S | 全塑型 |
| F | 氟塑料材質 |
| 80 | 進口口徑80mm |
| 32 | 揚程32m |
| 名稱： | TSF氟塑料合金離心泵/ FSB氟塑料離心泵/襯氟離心泵/氟合金離心泵/化工離心泵/耐酸泵/鹽酸泵/硫酸泵 |
| 輸送介質： | 硫酸，鹽酸，氫氟酸，王水，溴化物，強腐蝕酸性介質 |
| 適用行業： | 化工，醫藥，制酸，氫氟酸，易燃，易爆，易揮發，高危行業 |
| 產品特點： | 耐酸性 |
| 結構形式： | 臥式、泵與電機聯軸器連接 |
| 口徑： | 25～80mm |
| 流量： | 1.8-200m3/h |
| 揚程： | 5～50m |
| 轉速： | 2900r/min |
| 工作溫度： | -20～+120℃ |
| 壓力等級： | 0.6Mpa |
| 功率： | 1.5-55kw |
| 材料： | 襯氟，氟合金，PTFE，PFA |
一、產品簡介：
產品概述：
氟塑料合金離心泵是按照國家標準設計，適用于長期輸送任意濃度的強酸、堿、鹽、強氧化劑等多種腐蝕性介質，其殼體及過流部件全部用塑料合金（PTFE、FEP）制成，集多種塑料泵之優點，具有耐腐蝕性強、耐磨性好、機械強度高、不氧化、無毒素分解特點。分為長支架軸聯式和短支架直聯式兩種結構形式，設計合理，結構緊湊，性能可靠，使用維修方便，流道光滑效率高，節約能源，榮獲省優質產品及省****新產品獎。
產品優點：
1.TSF氟塑料合金離心泵是小流量、低揚程、全密封、高效節能的新型耐酸離心泵；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和模壓燒結而成。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
3.氟塑料合金（PTFE、FEP）是當今世界最****耐腐蝕材料（俗稱：塑料王），對任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損；
4.軸封選用****的外裝式波紋管機械密封，不用拆卸即可調整機封，對磨的密封面可選配：碳化硅、無壓燒結碳化硅、陶瓷、四氟、硬質合金等材料，以達到輸送各種介質的要求，保證了機封的使用壽命。
5.無需獨立潤滑和冷卻水，降低了能耗。
6.分為長支架軸聯式和短支架直聯式兩種結構形式，維修方便。
7.臥式安裝，結構緊湊、占地面積小，振動小，噪音低，運行特別平穩；
產品用途：
廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送強腐蝕性液體，尤其適用于硫酸、鹽酸、硝酸、醋酸、氫氟酸、王水、強堿、強氧化劑、有機溶劑等強腐蝕性介質的輸送。
性能范圍：設計壓力：0.6Mpa、流量:1.8-200m3/h、揚程：15-80m、功率：1.5-55kw
適用溫度：-20～120℃，采用新型材料耐溫可達180℃；
注意事項：輸送比重大于1.3m g/cm3的介質應在訂貨時說明；禁止空運轉；禁止輸送含有顆粒或有結晶的介質。

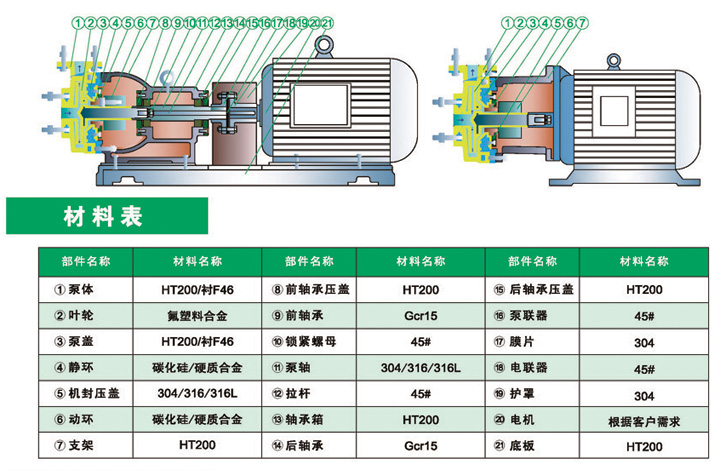

二、結構圖：

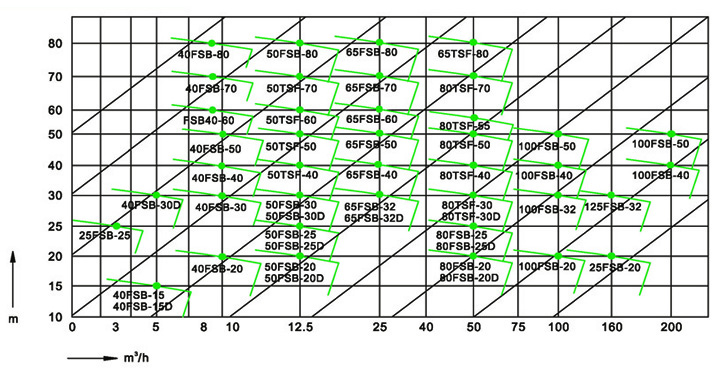

三、性能曲線圖：
四、性能參數表：
|
型 號 |
流 量 |
揚 程 |
口 徑 (mm) |
功 率 (Kw) |
轉 速 |
汽蝕余量 |
效 率 |
||
|
(m³/h) |
(m) |
進口 |
出口 |
軸功率 |
電機功率 |
(r/min) |
(m) |
(%) |
|
|
25TSF-25 |
3 |
28 |
25 |
25 |
0.95 |
1.5 |
2900 |
3 |
55 |
|
40TSF-15 |
4 |
17 |
40 |
32 |
1.2 |
3 |
2900 |
3 |
40 |
|
40TSF-20 |
8 |
22 |
40 |
32 |
1.4 |
3 |
2900 |
3 |
42 |
|
40TSF-30 |
8 |
32 |
40 |
32 |
1.6 |
3 |
2900 |
3 |
55 |
|
40TSF-40 |
8 |
43 |
40 |
32 |
3.2 |
4 |
2900 |
3 |
35 |
|
40TSF-50 |
8 |
52 |
40 |
32 |
6.4 |
5.5 |
2900 |
5 |
56 |
|
40TSF-60 |
6.3 |
62 |
40 |
32 |
6.8 |
7.5 |
2900 |
3 |
25 |
|
40TSF-70 |
6.3 |
73 |
40 |
32 |
9.8 |
11 |
2900 |
5 |
27 |
|
40TSF-80 |
6.3 |
82 |
40 |
32 |
10.1 |
11 |
2900 |
5 |
25 |
|
50TSF-20 |
10 |
22 |
50 |
32 |
1.71 |
3 |
2900 |
3.5 |
55 |
|
50TSF-25 |
9 |
28 |
50 |
32 |
1.8 |
3 |
2900 |
3.5 |
55 |
|
50TSF-30 |
9 |
32 |
50 |
32 |
1.9 |
3 |
2900 |
3.5 |
46 |
|
65TSF-32 |
20 |
35 |
65 |
50 |
4.7 |
5.5 |
2900 |
2 |
45 |
|
80TSF-20 |
40 |
23 |
80 |
65 |
4.5 |
5.5 |
2900 |
3 |
45 |
|
80TSF-25 |
40 |
27 |
80 |
50 |
5.7 |
7.5 |
2900 |
3 |
67 |
|
80TSF-30 |
40 |
33 |
80 |
50 |
6.9 |
7.5 |
2900 |
3.5 |
68 |
|
80TSF-40 |
36 |
43 |
80 |
50 |
10.2 |
11 |
2900 |
3.5 |
48 |
|
80TSF-50 |
40 |
53 |
80 |
50 |
12.2 |
15 |
2900 |
3.5 |
57 |
|
80TSF-55 |
40 |
58 |
80 |
50 |
13.5 |
18.5 |
2900 |
4 |
50 |
|
100TSF-32 |
80 |
35 |
100 |
80 |
11.9 |
15 |
2900 |
3.5 |
48 |

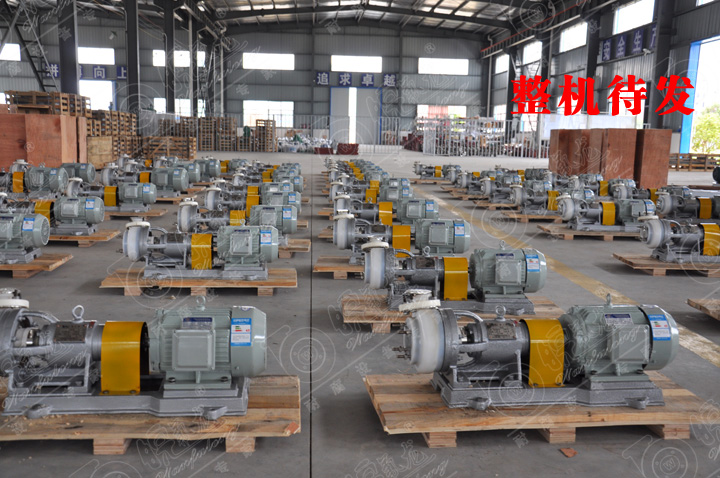

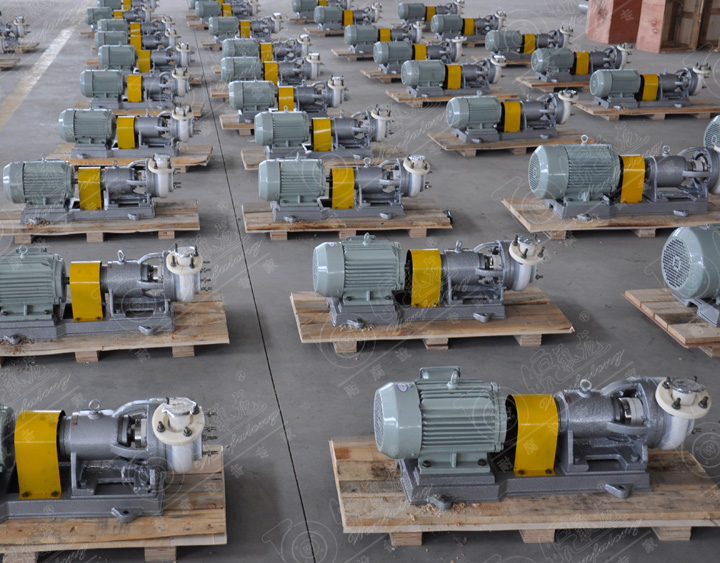

產品實景：
 |
