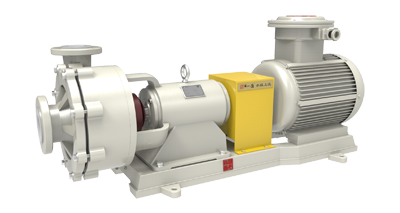

TMU-ZK耐腐耐磨砂漿泵

名稱：	TMU-ZK工程塑料離心泵/ 耐腐耐磨離心泵/UHB—ZK耐腐耐磨離心泵/FUB工程塑料離心泵/耐酸離心泵/鹽酸離心泵/硫酸離心泵/稀硫酸泵/鹽酸泵/脫硫泵
輸送介質：	硫酸，鹽酸，氫氟酸，王水，堿性，漿料，顆粒等強腐蝕酸性介質
適用行業：	化工，醫藥，制酸，環保，冶煉等行業
產品特點：	耐酸堿性 ，漿料，顆粒，液下深度可調
結構形式：	臥式、泵與電機聯軸器連接
口徑：	25～300mm
流量：	1.5～2000m3/h
揚程：	5～80m
轉速：	2900r/min
工作溫度：	-20～+100℃
壓力等級：	1.6Mpa
功率：	1.1～315KW
材料：	UHPE，超高分子量聚乙稀

一、產品簡介：

產品概述：
TMU-ZK工程塑料耐腐耐磨離心泵是按照國家標準設計，采用超高分子量聚乙烯工程塑料制作，既具有優異的耐腐性，又具有非常好的耐磨性和優良的抗沖擊性能，能適應各種不同的工況條件的泵，如輸送酸、堿性清液或料漿、腐蝕性礦漿,污水等。該泵既耐腐蝕又耐磨損，使用范圍十分廣泛，特別適用于含固量高的腐蝕性介質（含固體顆粒的重量濃度≤20％，固體顆粒直徑≤1.0mm），該泵的適用溫度≤95℃材料改進可達：120℃。
產品優點：
1、強大的耐磨性：過流部件全部采用鋼襯超高分子量聚乙烯(UHMW-PE)制造，超高分子量聚乙烯(UHMW-PE)的耐磨性居塑料之首，比尼龍66(PA66)、聚四氟乙烯(PTFE)高4倍，是碳鋼、不銹鋼耐磨性的7-10倍。
2、強大的耐沖擊性：超高分子量聚乙烯的沖擊強度位居通用工程塑料之首，是(丙烯腈／丁二烯／苯乙烯)共聚物(ABS)的5倍，且能在零下196℃下保持穩定，這是其它任何塑料所沒有的特性。
3、優良的耐腐蝕性：該泵在一定溫度和濃度范圍內能耐各種腐蝕性介質(酸、堿、鹽)及有機溶劑，安全可靠，無毒素分解：該泵所采用超高分子量聚乙烯(UHMW-PE)化學性能極其穩定，因此亦適合在食品行業使用。
4、耐腐耐磨，一泵多用，酸堿類清液料漿均適用。
5、泵體為鋼襯超高分子量聚乙烯結構，襯里厚度為8～20mm，該泵應用了襯塑****技術，和其它同類泵相比較，具有襯里層抗熱變形性能好，耐開裂，防脫落，使用溫度高等優勢。
6、密封：K型動力密封和機械密封。
7、適用介質：濃度80%以下硫酸，50%以下硝酸，各種濃度的鹽酸，液堿，既適用清液也適用料漿。
產品用途：
1、硫酸磷肥業：稀酸、母液、污水、海水、氟硅酸，磷酸料漿等介質的輸送。
2、有色金屬冶煉業：特別適用于鉛、鋅、金、銀、銅、錳、鈷、稀土等濕法冶煉的各種酸液，腐蝕性礦漿，料漿(壓濾機配用)電解液，污水等介質輸送。
3、化工及其它企業：各種硫酸、鹽酸、堿性、油類的清液或料漿。鈦白粉、鐵紅粉生產，各種染料、顏料生產，非金屬礦產加工等行業。
4、氯 堿 業：鹽酸、液堿、電解液等。
5、水處理業：純水、高純水、污水(皮革污水、電鍍污水、電子污水、造紙污水、紡織污水、食品污水、生活污水、制藥業污水等等)。
6、鋼鐵企業：酸洗系統的硫酸、鹽酸崗位、帶雜質的污水。
7、濕式脫硫循環泵：能同時適用堿性、酸性、腐蝕性崗位。
8、煤碳工業、煤化工中的腐蝕性液體、煤漿的輸送。
性能范圍：設計壓力：1.6Mpa、流量:2-3000m3/h、揚程：12-125m、功率：1.5-750kw
適用溫度：-20～90℃，采用新型材料耐溫可達180℃；
注意事項： 當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉。

皖氟龍鑲襯的材質有：
鋼玉陶瓷、燒結碳化硅、澆注型碳化硅、微晶玻璃、高鉻合金、聚氨酯、橡膠、塑料合金等材料。部分圖例如下：

選型原則：
    　1．選擇襯層材質時，化學適應性是****原則，如果耐磨性好，耐化學性不合適，也不能選；(客戶如需選型，請與本公司技術部聯系，****在專業人員的指導下選型。)
2．耐磨適應性必須服從于化學適應性，在以上的基礎上，再考慮產品的經濟性，因此TMU型泵的選用，須遵循耐化學性、耐磨性、經濟性，三位一體、三者統一的原則。

 材質優缺點


編號	材料	優點	缺點
1	微晶玻璃	耐磨性極好	難成型，難加工
2	硅化硅	耐腐耐磨性均很好	價高，較脆，易碎，低溫沖擊易開裂
3	耐磨陶瓷	耐腐耐磨性均很好	價格適中，較脆，易碎，低溫沖擊易開裂
4	不銹鋼合金	高溫時耐磨性明顯優于超高分子量聚乙烯	造價相對較高，耐腐性較差
5	超高分子量聚乙烯	耐腐耐磨性均較好	當溫度較高的（溫度＞85℃），磨蝕較嚴重的崗位， 如高溫浸出，耐磨性明顯下降
6	氟塑料	耐強酸堿液體	當溫度較高的（溫度＞120℃），磨蝕較嚴重的崗位， 如高溫浸出，耐磨性明顯下降

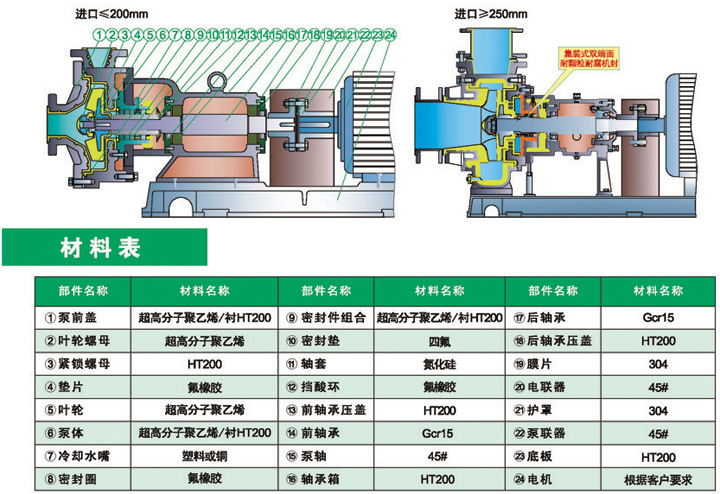

二、結構圖：

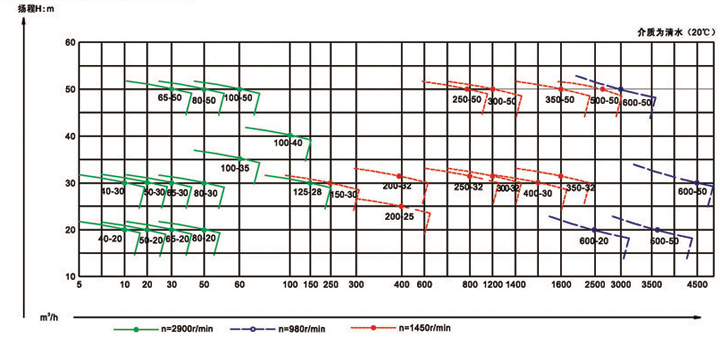

三、性能曲線圖：

四、性能參數表：

規格型號	流量 m3/h	揚程 m	進口 mm	出口 mm	氣蝕余量 m	轉速 r/min	功率 kw	重量 Kg
TMU-ZK40-20	5	22	40	32	3	2900	3	100
	10	20
	12	18
TMU-ZK40-30	5	32	40	32	3	2900	4	105
	10	30
	12	27
TMU-ZK50-20	12	22	50	40	3	2900	4	130
	20	20
	25	17
TMU-ZK50-30	12	32	50	40	3	2900	5.5	150
	20	30
	25	28
TMU-ZK65-20	20	13	65	50	3.5	2900	5.5	150
	30	20
	35	18
TMU-ZK65-30	20	32	65	50	3.5	2900	7.5	150
	30	30
	35	18
TMU-ZK65-50	20	52	65	50	3.5	2900	15	280
	30	50
	35	47
TMU-ZK65-80	15	82	65	50	4.5	2900	18.5	450
	25	80
	35	72
TMU-ZK80-35	30	37	80	65	3.5	2900	15	260
	45	35
	55	30
TMU-ZK80-20	35	22	80	65	4	2900	11	250
	50	20
	60	17
TMU-ZK80-30	35	32	80	65	3.5	2900	15	250
	50	30
	60	25
TMU-ZK80-50	35	52	80	65	4	2900	18.5	280
	50	50
	55	45
TMU-ZK80-80	35	82	80	65	5	2900	18.5	540
	50	80
	60	72
TMU-ZK100-35	50	37	100	80	4	2900	18.5	345
	60	35
	80	30
TMU-ZK100-50	50	52	100	80	4	2900	22	380
	60	50
	70	45
TMU-ZK100-40	70	45	100	80	4	2900	30	440
	100	40
	110	35
TMU-ZK125-28	70	32	125	100	5	2900	30	400
	140	28
	150	22
TMU-ZK150-30	120	34	150	125	4	1450	45	840
	250	30
	300	26
TMU-ZK200-25	240	28	200	150	5.5	1450	75	1180
	400	25
	500	20
TMU-ZK200-32	240	39	200	150	5.5	1450	75	1180
	400	32
	500	26
TMU-ZK250-32	480	35	250	200	7.4	1450	132	1680
	800	32
	960	28
TMU-ZK250-50	480	53	250	200	7.6	1450	200
	800	50
	960	46
TMU-ZK300-32	760	35	300	250	9.5	1450	200
	1200	32
	1440	28
TMU-ZK300-50	760	53	300	250	9.6	1450	315
	1200	50
	1440	46
TMU-ZK350-32	1100	35	350	350	6.7	1450	250
	1600	32
	1920	27
TMU-ZK350-50	1100	53	350	350	6.7	1450	400
	1600	50
	1920	45
TMU-ZK400-30	1000	35	400	350	6.2	980	280	4000
	1500	30
	2000	23
TMU-ZK500-20	3000	25	500	500	7.1	735	350	5200
	3600	20
	3800	18
TMU-ZK500-50	1600	60	500	450	7.1	980	500	5000
	2500	50
	1825	25
TMU-ZK600-20	2500	27	600	500	6.4	585	315	6500
	2400	17
	3600	20
TMU-ZK600-30	4000	33	600	500	7.2	735	750	6500
	4500	30
	5000	26
TMU-ZK600-50	2500	55	600	500	6.4	735	750	6500
	3000	50
	3700	40

安裝示意圖

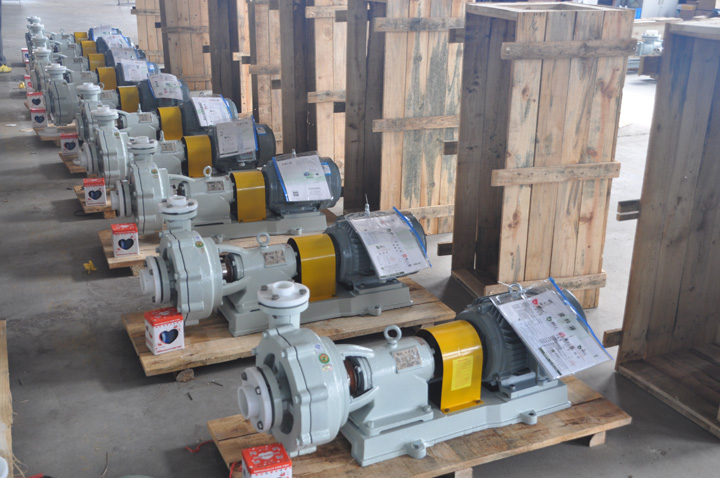

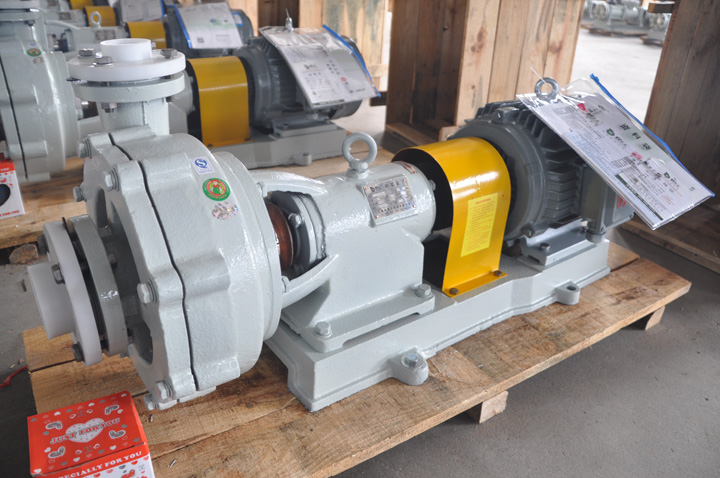

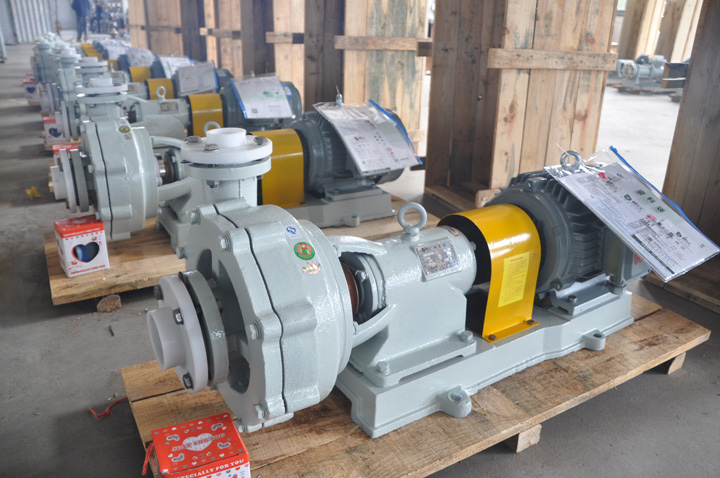

產品實景
