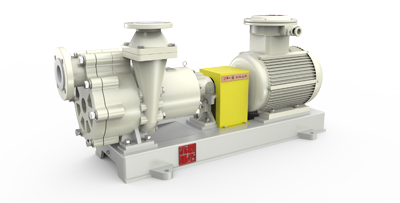

TICZF無泄漏襯氟磁力自吸泵

名稱：	TICZF無泄漏襯氟磁力自吸泵/ CQBZ氟塑料自吸磁力泵/ZMD襯氟自吸磁力泵/IMCZ襯氟磁力泵/氟合金磁力泵/化工磁力泵/耐酸磁力泵/無泄漏磁力泵/無泄漏泵/鹽酸磁力泵/硫酸泵
型號意義	TICZF80-65-160
T	企業代號
I	國際標準化工離心泵
C	磁力驅動
Z	自吸泵
F	氟塑料材質
80	進口口徑80mm
65	出口口徑65mm
160	葉輪名義直徑160mm
輸送介質：	硫酸，鹽酸，氫氟酸，王水，溴化物，苯，酚，脂，氯等強酸性腐蝕性液體
適用行業：	化工，醫藥，制酸，易燃，易爆，易揮發，高危行業
產品特點：	無泄漏、耐酸
自吸高度：	臥式、泵與電機聯軸器連接
結構形式：	4M
口徑：	25～100mm
流量：	1.5～100m3/h
揚程：	10～80m
轉速：	2900r/min
工作溫度：	-20～+160℃
壓力等級：	1.6Mpa
功率：	1.1～30KW
材料：	襯氟，PTFE，PFA

一、產品簡介：

產品概述：
無泄漏襯氟磁力自吸泵（簡稱：襯氟磁力自吸泵）是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞，采用外混式軸向回水結構設計，就是電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等組成。泵啟動后在離心力的作用下，吸水室中的剩余液體與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著流速的減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用，****解決了機械傳動泵的軸封泄漏，而設計的全密封、無泄漏、無污染、強自吸、耐強酸、高效節能的新型工業用泵。性能達到國際標準、可替代價格昂貴不銹鋼，特殊合金材料、進口的化工泵。
產品優點：
1.TICZF無泄漏磁力自吸泵是皖氟龍根據IS02858／GB5662／DIN24256國際標準，將無泄漏磁力泵和自吸離心泵性能相結合，自行設計研發的大功率、高揚程、全密封、無泄漏、無污染、強自吸、耐強酸的新型工業用泵，技術指標達到國內外同類產品****水平；
2.泵體、內轉子、泵蓋、葉輪、隔離套等過流部件材質均采用上海三愛富新材料股份有限公司或美國杜邦集團有限公司生產的聚四氟乙烯和聚全氟乙丙烯樹脂；
   泵體和泵蓋采用氟塑料材質進行模壓燒結成型，尺寸****，流道光潔，保證泵的耐腐蝕性和耐壓性；
   葉輪也采用氟塑料模壓燒結成型，保證了可靠的扭矩傳遞，其閉式結構，流道優化設計，高效率，低NPSHR值，保證了泵流量及揚程穩定性；
   隔離套更是采用氟塑料材質進行模壓燒結成型及低漩渦隔套設計，具有較高的耐破裂壓力、安全系數高及消除所有多余的熱量而減少了能耗，同時將泵腔與外界完全隔離，使泵室完全處于密封狀態，是輸送過程中達到無泄漏。同時部件模塊化設計，互換性好！
3.氟塑料（PTFE、FEP、PFA）是當今世界最****耐腐蝕材料（俗稱：塑料王），可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損；
4.磁鐵選用鐵氧體磁體、釹鐵硼和釤鈷，具有良好的磁性，耐高溫，不退磁；它的磁能積為28兆高斯奧特斯，可耐受溫度的極限是350℃，在常規冷卻的條件下，限定其最高使用溫度為260℃，可以********不免退磁，使得磁材料的理論使用壽命高達20年；
5.軸套、滑動軸承采用高耐磨的碳化硅、石墨、四氟等材料，并設置了潤滑槽，有效地保證泵的使用壽命；
6.無泄漏，所有密封點采用封閉式靜密封密封，通過磁性聯軸器驅動，不需要氮?dú)饷芊猓�安全、�?jīng)濟和高效，****解決了介質泄漏；
7.氣液混合自吸式設計，具有強自吸功能，自吸高度可達4m；
8.無需獨立潤滑和冷卻水，降低了能耗；
9.國際標準軸聯后拉式設計，無需拆卸管道，維修方便；
10.臥式安裝，振動小，噪音低，運行平穩；
11.由聯軸器傳動變成同步拖動，不存在接觸和摩擦。功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響；
產品用途：
廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于易燃、易爆、易揮發、有毒、強酸堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6Mpa、流量:2-120m3/h、揚程：12-80m、功率：1.1-55kw
適用溫度：-20～120℃，采用新型材料耐溫可達180℃；
選裝配件：溫度監控裝置，防空運轉裝置，泄漏監控裝置；
注意事項： 當介質比重大于1.3m g/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆�；蛴薪Y(jié)晶的介質。

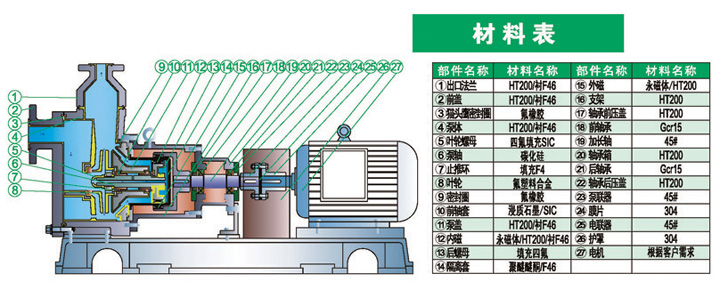

二、結構圖：

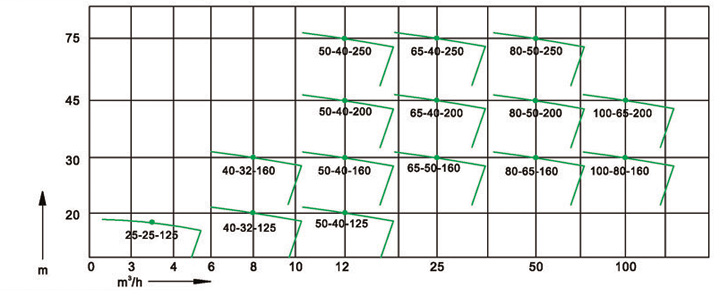

三、性能曲線圖：

四、性能參數表：

型號	流量	楊程	效率	蝕量	進口x出口	自吸		轉速	功率	質量
	m3/h	m	%	m	mm	高度m	時間s	r/min	kw	kg
TICZF25-25-125	1.5	19	10	3	25x25	1	180	2900	2.2	65
	3.6	18	20
	6	16	30
TICZF40-32-125	5	22	35	3	40x32	1	180	2900	3	47
	8	20	42
	12	17	40
TICZF40-32-160	5	32	24	3.5	40x32	3	150	2900	4	160
	8	30	48
	12	28	45
TICZF50-40-125	8	22	35	3	50x40	1	180	2900	3	47
	12	20	42
	15	17	40
TICZF50-40-160	8	32	24	3.5	50x50	3	150	2900	4	160
	12	30	48
	15	28	45
TICZF50-40-200	8	47	24	3.5	50x40	3	150	2900	7.5	210
	12	45	35
	15	43	32
TICZF50-40-250	8	72	20	4	50x40	3	150	2900	15	320
	12	70	26
	25	65	39
TICZF65-50-160	15	32	40	4	65x50	3	200	2900	7.5	210
	25	30	55
	35	27	48
TICZF65-50-200	15	47	30	4	65x50	3	180	2900	11	300
	25	45	42
	35	38	44
TICZF65-50-250	15	72	30	4	65x50	3	180	2900	18.5	440
	25	70	41
	35	65	42
TICZF80-65-160	35	32	54	4.5	80x50	3	150	2900	11	284
	50	30	58
	60	25	48
TICZF580-50-200	35	47	45	4.5	80x50	3	180	2900	15	330
	50	45	53
	60	42	46
TICZF80-50-250	35	72	45	5	80x50	3	180	2900	30	550
	50	70	50
	60	65	43
TICZF100-80-160	65	32	54	6	100x80	3	250	2900	18.5	390
	100	30	60
	110	26	54
TICZF100-80-200	65	46	48	6	100x80	3	250	2900	30	500
	100	45	55
	110	40	48
