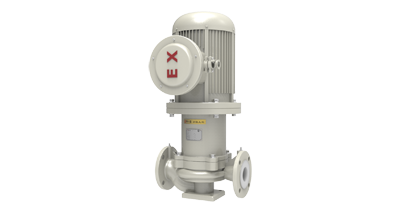

TCLF無泄漏襯氟磁力管道泵

型號意義	TCLF80-125
T	企業代號
C	磁力驅動
L	立式
F	氟塑料材質
125	葉輪直徑
名稱：	TCLF無泄漏襯氟磁力管道泵/無泄漏磁力泵/無泄漏泵/甲醇磁力泵
輸送介質：	醇，苯，酚，脂，氯等中性或腐蝕性液體
適用行業：	化工，醫藥，易燃，易爆，易揮發，高危行業
產品特點：	永磁體、無泄漏
結構形式：	立式、泵與電機直聯
口徑：	25～80mm
流量：	2-100m3/h
揚程：	12～50m
轉速：	1450/2900r/min
工作溫度：	-20～+160℃
壓力等級：	1.6Mpa
功率：	1.1～30KW
材料：	F4,F46

一、產品簡介：

產品概述：
無泄漏襯氟磁力管道泵（簡稱：磁力管道泵）是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵，也就是電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子（即內磁鋼）總成和葉輪同步旋轉，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的，****解決了機械傳動泵的軸封泄漏，而設計的全密封、無泄漏、無污染、高效節能的新型工業用泵，性能達到國際標準、可替代價格昂貴進口的化工泵。
產品優點：
1.TCLF無泄漏襯氟磁力管道泵是根據TCF系列產品自行研發設計的一種新型磁力管道泵，它既具有管道離心泵的特點、又具有磁力泵的優點，是****一代的無泄漏管道離心泵；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和精密鑄造。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
3.氟塑料（PTFE、FEP、PFA）是當今世界最****耐腐蝕材料（俗稱：塑料王），可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損；
4.磁鐵選用鐵氧體磁體、釹鐵硼和釤鈷，具有良好的磁性，耐高溫，不退磁；它的磁能積為28兆高斯奧特斯，可耐受溫度的極限是350℃，在常規冷卻的條件下，限定其最高使用溫度為260℃，可以********不免退磁，使得磁材料的理論使用壽命高達20年
5.動環、軸套、滑動軸承采用高耐磨耐溫的晶體碳化硅等材料，其具有強度高、耐磨性及任性好、抗腐蝕性強，有效地保證泵的使用壽命，滾動軸承采用進口NSK或SKF油脂潤滑免維護軸承；
6.無泄漏，所有密封點采用封閉式靜密封密封，通過磁性聯軸器驅動，不需要氮氣密封，安全、經濟和高效，****解決了介質泄漏
7.直聯后拉式設計，無需拆卸管道，維修方便。
8.立式安裝，結構緊湊、占地面積小，振動小，噪音低，運行特別平穩；
9.由聯軸器傳動變成同步拖動，不存在接觸和摩擦。功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響；
產品用途：
廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于易燃、易爆、易揮發、有毒、高溫、強堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6-6.4Mpa、流量:2-100m3/h、揚程：12-50m、功率：1.1-30kw
適用溫度：-30～120℃，采用新型材料耐溫可達-50～160℃；
選裝配件：溫度監控裝置，防空運轉裝置，泄漏監控裝置；
注意事項：當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆�；蛴薪Y晶的介質。

二、結構圖：

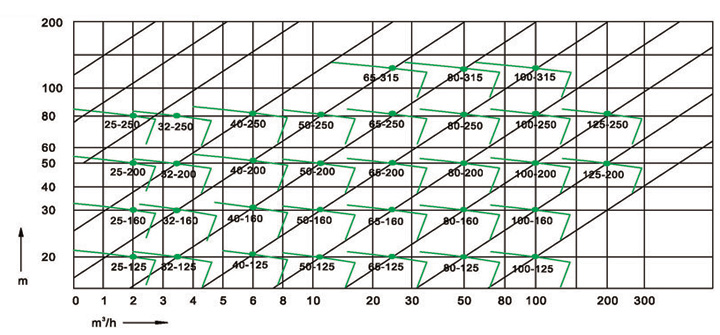

三、性能曲線圖：

四、性能參數表：

型號	轉速 r/min	流量 m3/h	揚程 m	效率 ％	汽蝕余量 m	進口X出口 mm	電機功率 kw	整機質量 kg
TCL25-125	2900	1.5	22	18	2.5	25×20	1.1	27
		2	20	20	2.5
		3.2	18.5	24	3
TCL25-160	2900	1.5	34.3	19	2.5	25×20	1.5	36
		2	32	22	2.5
		3.2	29.6	25	3
TCL25-200	2900	1.5	52.5	18	2.5	25×20	3	51
		2	50	20	2.5
		3.2	48	22	3
TCL25-250	2900	1.5	82	12	2.5	25×20	7.5	63
		2	80	18	2.5
		3.2	78.5	26	3
TCL32-125	2900	2	22	20.5	2.5	32×20	1.5	30
		3.2	20	20	2.5
		5.5	18.5	18	3
TCL32-160	2900	2	34.3	20.5	2.5	32×20	2.2	35
		3.2	32	20	2.5
		5.5	29.6	18	3
TCL32-200	2900	2	52.5	32	2.5	32×20	4	61
		3.2	50	36	2.5
		5.5	48	34	3
TCL32-250	2900	2	82	26	2.5	32×20	7.5	75
		3.2	80	30	2.5
		5.5	78.5	28	3
TCL40-125	2900	4.4	22	16	2.5	40×25	1.5	35
		6.3	20	20	2.5
		8.3	18.5	23	3
TCL40-160	2900	4.4	34.3	30	2.5	40×25	3	40
		6.3	32	31	2.5
		8.3	29.6	32	3
TCL40-200	2900	4.4	52.5	26	2.5	40×25	5.5	66
		6.3	50	33	2.5
		8.3	48	32	3
TCL40-250	2900	4.4	82	24	2.5	40×25	11	95
		6.3	80	28	2.5
		8.3	78.5	28	3
TCL50-125	2900	7.5	22	43	2	50×32	2.2	44
		12.5	20	51	2
		15	18.5	49	2.5
TCL50-160	2900	7.5	34.3	35	2	50×32	3	61
		12.5	32	47	2
		15	29.6	47	2.5
TCL50-200	2900	7.5	52.5	28	2	50×32	7.5	113
		12.5	50	40	2
		15	48	48	2.5
TCL50-250	2900	7.5	82	23	2	50×32	11	180
		12.5	80	33	2
		15	78.5	36.5	2.5
TCL65-125	2900	15	21.8	46	2	65×50	3	80
		25	20	56	2
		30	18.5	65	2.5
TCL65-160	2900	15	35	46	2	65×50	5.5	97
		25	32	56	2
		30	30	65	2.5
TCL65-200	2900	15	53	34	2	65×40	11	120
		25	50	46	2
		30	47	50	2.5
TCL65-250	2900	15	82	33	2	65×40	18.5	203
		25	80	48	2
		30	78	50	2.5
TCL65-315	2900	15	127	28	2.5	65×40	30	345
		25	125	39	2.5
		30	123	42.5	3
TCL80-125	2900	30	22.5	52	3	80×65	5.5	125
		50	20	65	3
		60	18	70	3.5
