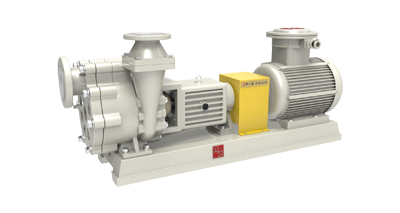

TIZF氟塑料合金自吸泵

型號意義	THZF80-65-160
T	企業代號
H	標準化工離心泵
Z	自吸泵
F	氟塑料材質
80	進口口徑80mm
65	出口口徑65mm
160	葉輪名義直徑160mm
名稱：	THZF氟塑料合金自吸泵/ 氟塑料自吸泵/襯氟自吸離心泵/氟合金自吸離心泵/化工離心自吸泵/耐酸自吸泵/鹽酸自吸/硫酸自吸泵
輸送介質：	硫酸，鹽酸，氫氟酸，王水，溴化物，強腐蝕酸性介質
適用行業：	化工，醫藥，制酸，氫氟酸，易燃，易爆，易揮發，高危行業
產品特點：	耐酸性 ，強自吸
結構形式：	臥式、泵與電機聯軸器連接
自吸高度：	4M
口徑：	25～100mm
流量：	1.5～100m3/h
揚程：	5～80m
轉速：	2900r/min
工作溫度：	-20～+120℃
壓力等級：	1.6Mpa
功率：	1.1～30KW
材料：	襯氟，氟合金，PTFE，PFA

一、產品簡介：

產品概述：
TIZF襯氟自吸泵(簡稱：自吸泵）是按照國家標準設計的新技術產品并結合TIF泵的工藝設計制造，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等組成。泵啟動后在離心力的作用下，吸水室中的剩余液體與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著流速的減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用，性能達到國際標準、可替代價格昂貴進口的化工泵。
產品優點：
1.TIZF襯氟自吸泵是皖氟龍根據IS02858／GB5662／DIN24256國際標準，將離心泵和自吸離心泵性能相結合，自行設計研發的強自吸的新型工業用泵，技術指標達到國內外同類產品****水平；
2.泵體、葉輪和泵蓋采用CFD計算機流體力學設計水力部件進行模塊設計和模壓燒結而成。具有流道寬、效率高、汽蝕余量性能好、徑向力小、尺寸準確、流道光潔和互換性好等特點；
3.軸封為內裝式單端面機械密封，對磨的密封面可選配：碳化硅、硬質合金等材料，可按要求選配雙端面機械密封和外裝式機械密封，以達到各種工況要求。
4.國際標準軸聯后拉式設計，無需拆卸管道，維修方便；
5.臥式安裝，振動小，噪音低，運行平穩，國際標準設計，可與標準化工離心泵互換，方便用戶更換和使用；
6.氣液混合自吸式設計，具有強自吸功能，自吸高度可達4m；
產品用途：
廣泛應用于石油、化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于高溫、強酸堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6Mpa、流量:2-120m3/h、揚程：20-80m、功率：1.1-37kw
適用溫度：-30～120℃，采用新型材料耐溫可達180℃；
注意事項： 禁止空運轉，禁止輸送含有顆�；蛴薪Y(jié)晶的介質。

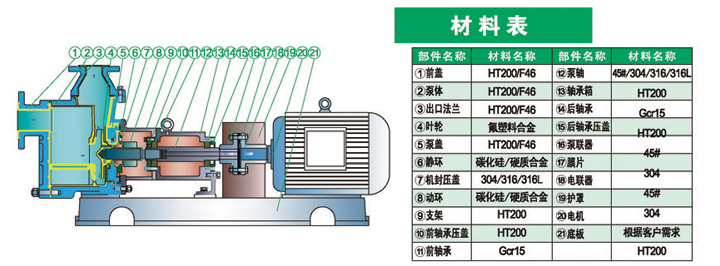

二、結構圖：

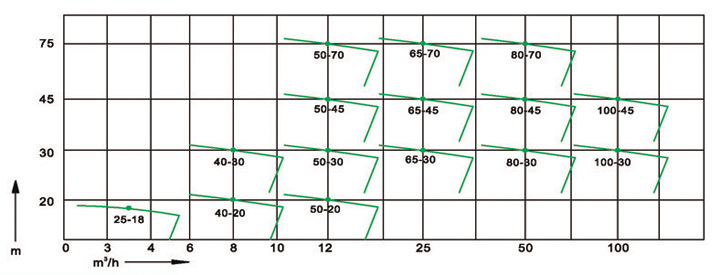

三、性能曲線圖：

四、性能參數表：

型號	流量	楊程	效率	蝕量	進口x出口	自吸		轉速	功率	質量
	m3/h	m	%	m	mm	高度m	時間s	r/min	kw	kg
TIZF25-25-125	1.5	22	10	3	25x25	1	180	2900	2.2	65
	3.6	20	20
	6	16	30
TIZF40-50-125	5	22	35	3	40x50	1	180	2900	3	47
	8	20	42
	12	17	40
TIZF40-50-160	5	32	24	3.5	40x50	3	150	2900	4	160
	8	30	48
	12	28	45
TIZF50-50-125	8	22	35	3	50x50	1	180	2900	3	47
	12	20	42
	15	17	40
TIZF50-50-160	8	32	24	3.5	50x50	3	150	2900	4	160
	12	30	48
	15	28	45
TIZF50-32-200	8	52	24	3.5	50x32	3	150	2900	7.5	210
	12	50	35
	15	43	32
TIZF50-32-250	8	82	20	4	50x32	3	150	2900	15	320
	12	80	26
	25	65	39
TIZF65-50-160	15	32	40	4	65x50	3	200	2900	7.5	210
	25	30	55
	35	27	48
TIZF65-50-200	15	47	30	4	65x50	3	180	2900	11	300
	25	45	42
	35	38	44
TIZF65-50-250	15	72	30	4	65x50	3	180	2900	18.5	440
	25	70	41
	35	65	42
TIZF80-65-160	35	32	54	4.5	80x50	3	150	2900	11	284
	50	30	58
	60	25	48
TIZF580-50-200	35	47	45	4.5	80x50	3	180	2900	15	330
	50	45	53
	60	42	46
TIZF80-50-250	35	72	45	5	80x50	3	180	2900	30	550
	50	70	50
	60	65	43
TIZF100-80-160	65	32	54	6	100x80	3	250	2900	18.5	390
	100	30	60
	110	26	54
TIZF100-80-200	65	46	48	6	100x80	3	250	2900	30	500
	100	45	55
	110	40	48

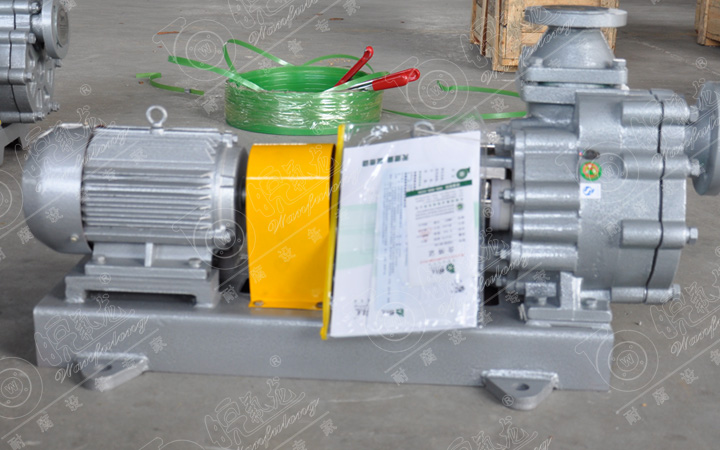

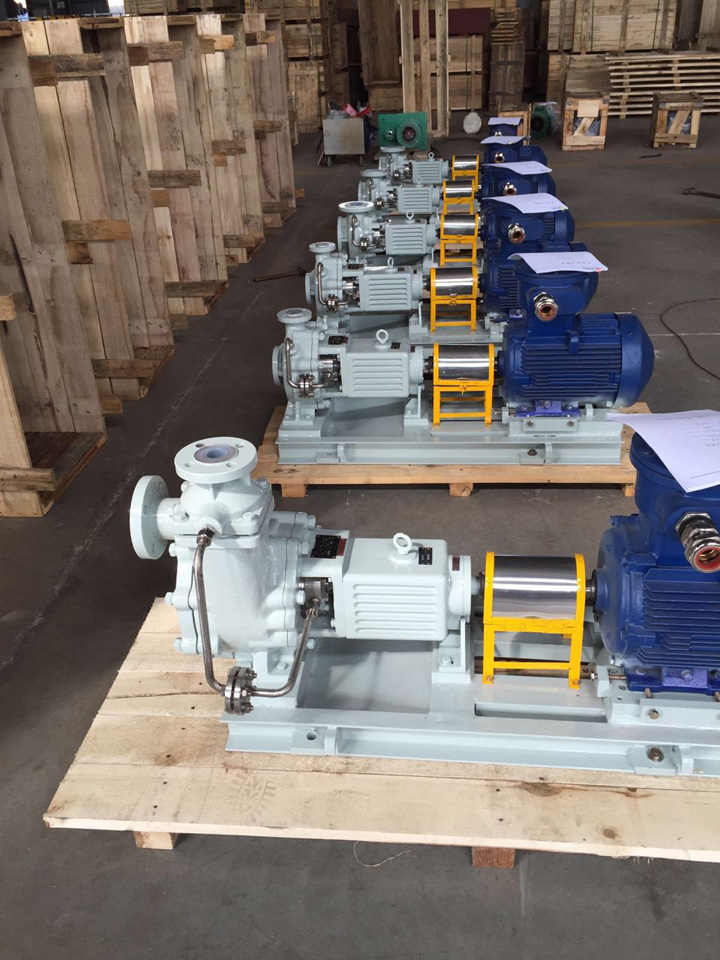

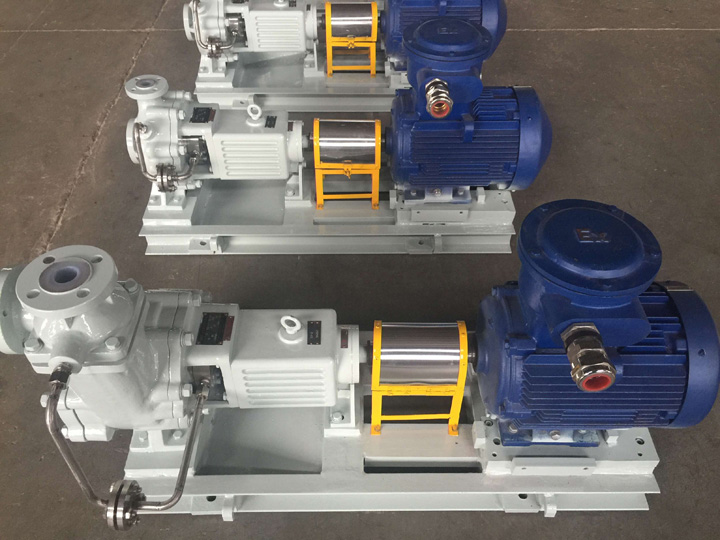

產品實圖：
